Veliki test zvočne in vibracijske izolacije

Dol s hrupom!
"Dol s hrupom" – tako bi v prostem prevodu lahko
interpretirali ime ene od blagovnih znamk
«ShumoFF» (ali «Shum-off»), igralca na ukrajinskem
trgu materialov, namenjenih vibro- in
zvočni izolaciji karoserij avtomobilov. Kateri drugi
materiali so še prisotni na tem trgu in kaj pravzaprav
predstavljajo?

Danes je na ukrajinskem trgu predstavljenih dovolj vzorcev materialov, namenjenih vibro- in zvočni izolaciji avtomobilov (pretežno ruske proizvodnje, redkeje iz drugih držav). Naslov proizvajalca določa njihovo maloprodajno ceno. In če so ruski materiali za zvočno izolacijo cenejši, so čezmorski včasih «kozmično» dragi. Trdimo lahko, da njihova cena ne ustreza vedno kakovosti. In seveda ima vsak material svoje prednosti in slabosti. Strokovnjaki podjetja Digital Designs (Černivci) so preizkusili vzorce 26 izolacijskih materialov različnih proizvajalcev. Za to je bilo treba razviti metodologijo merjenja njihovih obratovalnih lastnosti, zasnovati in izdelati posebno opremo, jo preveriti, da bi dobili zanesljive in primerljive podatke o parametrih preizkušenih izdelkov. To delo je trajalo več kot dva meseca – in tukaj je, kaj smo dobili...

Vibro- in zvočna izolacija: pregled preizkušenih materialov

Najbolj razširjeni in najpogosteje uporabljeni v Ukrajini so vibro- in zvočno vpojni materiali, ki se proizvajajo pod blagovno znamko STP ruske skupine podjetij «Standardplast». Proizvajalec izdaja več serij izdelkov STP.

Serija "STP Vibroplast".

Najbolj znan izolacijski material te serije pri nas (in verjetno med vsemi izdelki STP) je STP Vibroplast M1 – prodajni лидер v svojem segmentu. Vgradnja ni zahtevna, material je učinkovit na tanki pločevini. Okvare so izjemno redke. Cena je nekoliko previsoka kot davek na uveljavljeno blagovno znamko. Njegov analog je "STP Vibroplast M2".

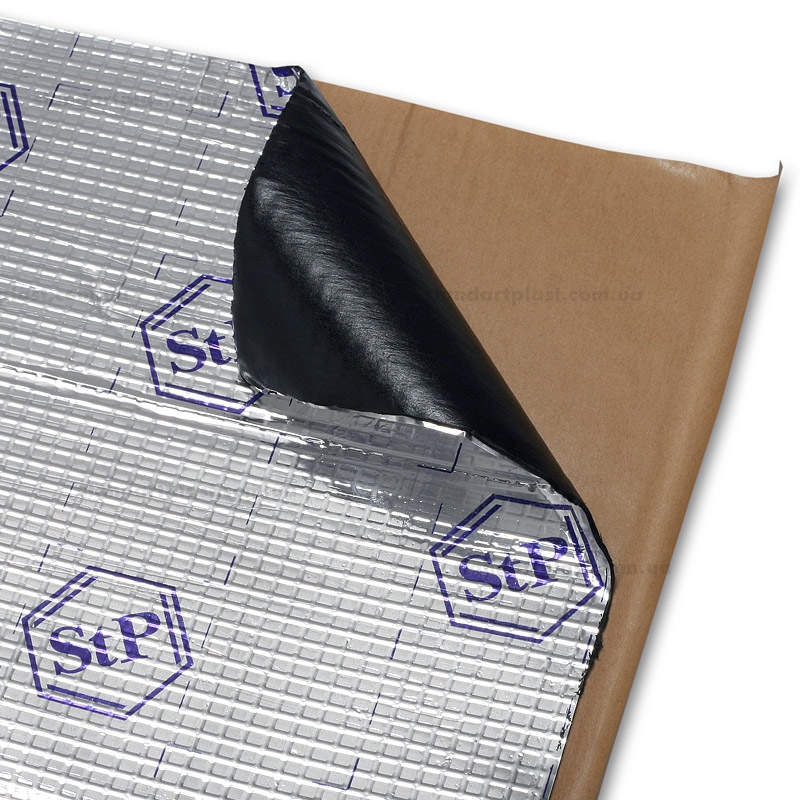

Cenejši analog materiala "Vibroplast M1" je "STP Vibroplast Silver", ki ga je proizvajalec ustvaril za konkurenco v nižjem cenovnem segmentu. Njegova mastiksna plast je debelejša, folija pa tanjša. Vendar se je nekaj časa v Ukrajini prodajal dražje kot M1 in je bil pozicioniran v premium segmentu trga.

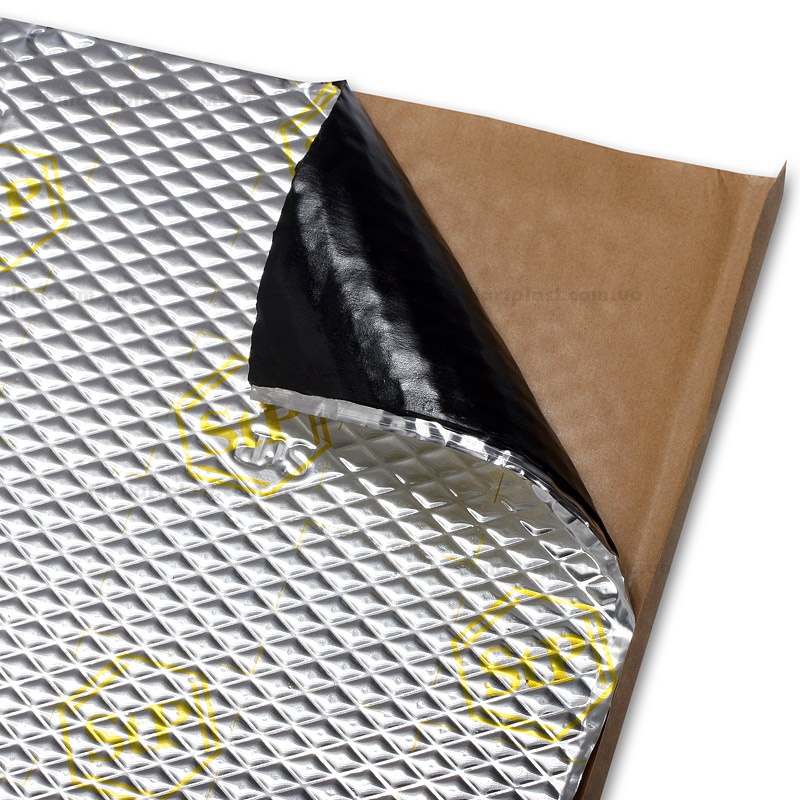

Analog "Vibroplast M2" je "STP Vibroplast Gold". Pri tem materialu je spremenjen relief folijske površine, kar naj bi poenostavilo montažo na površine zahtevnih oblik. Pozicionira se v premium segmentu in po deklariranih lastnostih prekaša kombinirane materiale tipa Bimast Standart, Bimast Super. "Vibroplast Gold" se zlahka reže, je precej enostaven za vgradnjo, vendar nima bistvenih razlik v primerjavi z M2.

Serija STP Bimast

Izdelki serije Bimast – kakovostni preboj v skupini materialov za vibro- in zvočno izolacijo. Gre za večslojne izdelke na osnovi butilkavčukove smole, bitumenske plošče in različnih premazov. Učinkoviti so na debelejši pločevini. Vsi materiali serije se vgrajujejo z uporabo naslednje tehnologije: segrevanje na 40–50 °C, oblikovanje po površini, odstranjevanje zaščitne folije, montaža z ogrevanjem s fenom, polaganje z valjčkom z rahlim pritiskom.

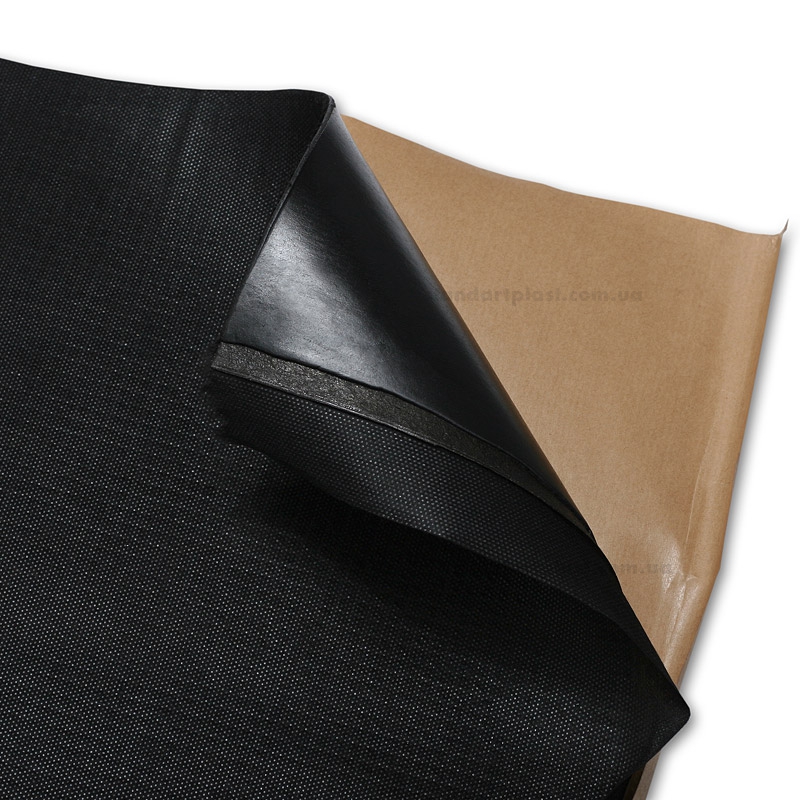

STP Bimast Standart – najbolj elastičen material za zvočno izolacijo v tej seriji. V procesu razvoja je večkrat spreminjal zaščitni sloj (PE-folija, netkana tkanina), vendar je premalo povezan z bitumensko ploščo. Pri valjanju se tvorijo grudice, na zaščitnem sloju se izolacijski premazi slabo držijo.

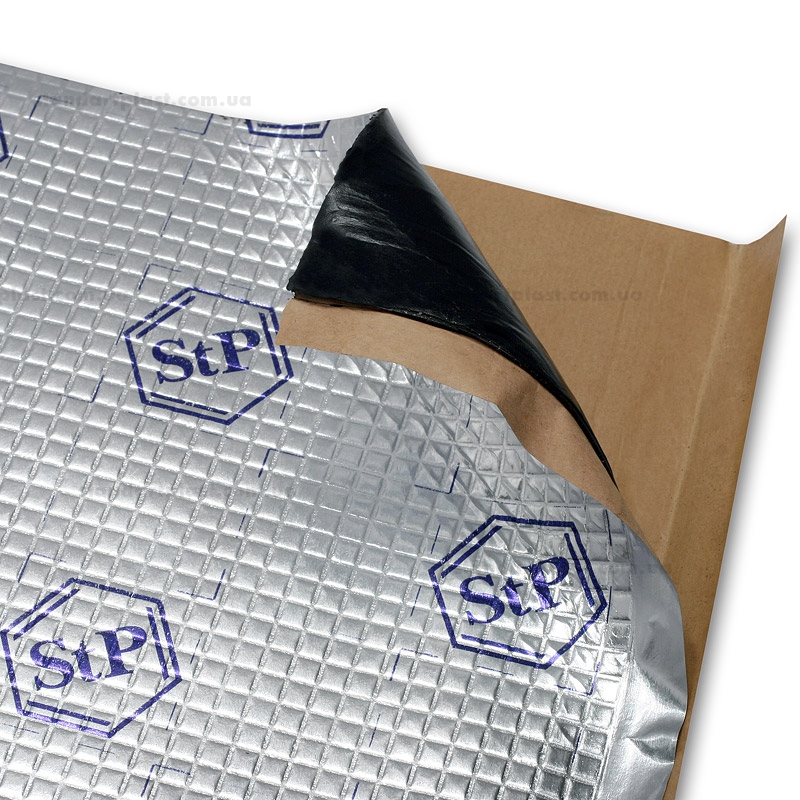

STP Bimast Super – zelo priljubljen material za zvočno izolacijo avtomobila (prekrit s folijastim papirjem). Po lastnostih je podoben Bimast Standart, vendar je debelejši. Posledično je bolj tog in montaža je težja (morda zato, ker se papir ne razteza). Kljub temu dobro deluje tudi na dnu vozila.

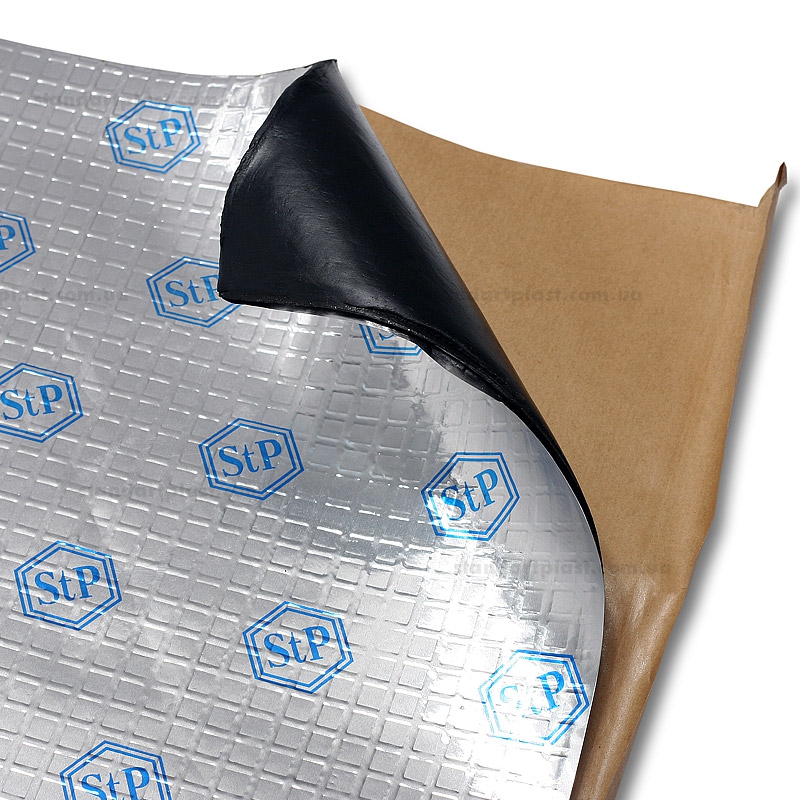

STP Bimast Bomb – paradni konj linije izdelkov STP z najvišjim deklariranim koeficientom mehanskih izgub (KMP). Debel in težak list je težko montirati, vendar je po učinkovitosti «bomba» dolgo ostajala brez konkurence. Bimast Bomb je eden najboljših tudi zdaj, čeprav se v zadnjem času pojavljajo primeri luščenja folije.

Serija STP Vizomat STP

Vizomat PB-2 in PB-3,5 – to so bitumenski ojačani listi, ki se ob segrevanju s fenom zelo enostavno montirajo in uspešno posnemajo tovarniško zvočno izolacijo avtomobila. Pri nekaterih modelih vozil jih ni priporočljivo nanašati na streho in na vratne plošče, saj se lahko ob segrevanju termo-lepilo zmehča in se list odlepi. PB-3,5 se razlikuje po večji teži, kar izboljšuje dušilne lastnosti tega materiala.

STP Vizomat MP je bil najučinkovitejši izdelek v liniji STP do pojava STP Bimast. Priljubljen med ljubitelji togih konstrukcij, montaža je zamudna, vendar odlično drži obliko. Tehnologija vgradnje je podobna "Bimastom". Pri visokih temperaturah (od +28°C) se njegove dušilne lastnosti občutno poslabšajo, čeprav se na primer dno vozila redko segreje.

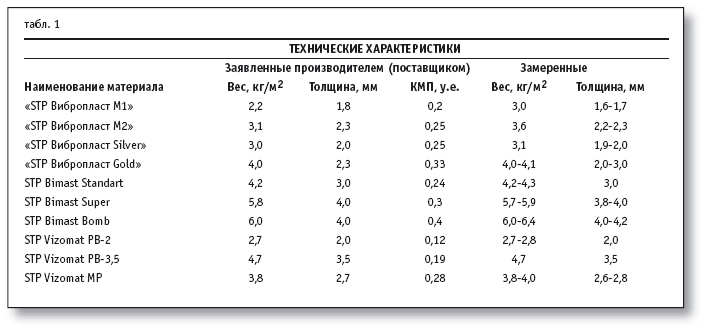

Tehnične značilnosti vibro- in zvočno izolacijskih materialov STP, ki jih navaja proizvajalec (dobavitelj) in so bile pridobljene na podlagi meritev, so podane v tabeli 2. Deklarirane vrednosti koeficienta mehanskih izgub (KMP) so navedene v pogojnih enotah (proizvajalci ne navajajo metode in pogojev merjenja tega parametra). Med testiranjem ocena величine KMP ni bila izvedena.

Trenutno so v Ukrajini vse bolj priljubljeni vibro- in zvočno vpojni materiali ShumoFF, ki jih proizvaja rusko podjetje Plejada.

Zvočna izolacija ShumoFF

ShumoFF M2

To so polimerno-kavčukovi listi nenavadno majhnega formata, prekriti z aluminijasto folijo z velikim reliefom. Material za zvočno izolacijo se je na trgu pojavil razmeroma nedavno in je pozicioniran kot premium izdelek za akustične rešitve. Montaža ni zahtevna, mastiksna plast je precej lepljiva in gosta. Njegovi kompaktni paketi zavzamejo malo prostora – priročno za skladiščenje. Ali veliki relief folije olajša montažo in kakšne rezultate je mogoče doseči, bo pokazal čas in praksa.

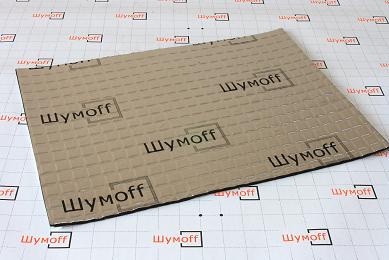

ShumoFF M3
Je analog M2 z večjo debelino lista in zato z višjim koeficientom zmanjšanja hrupa (KŠH). Učinkovit je na debelejši pločevini.

« ShumoFF M4» Izdelek, podoben «ShumoFF M2», vendar dvakrat debelejši. Proizvajalec trdi, da lahko ta material konkurira kombiniranim izdelkom tipa "Bimast" od STP. Montaža je prav tako preprosta kot pri tanjših «bratih» in seveda za razred lažja kot pri istih «Bimastih» – odlična plastičnost, mastiksna plast je zelo lepljiva in gosta, fen ni potreben. Praksa bo pokazala, kateri material je boljši.

«ShumoFF Mix» Ta kombinirani večslojni material je sestavljen iz polimerno-kavčukove in polimerno-bitumenske plasti, prekrit je s tanko PE-folijo. Proizvajalec navaja dostojne lastnosti pri precej nizki teži in zelo zmerni ceni. Zgornja plast je precej prožna in se pri segrevanju ne deformira – na to je treba biti pozoren pri montaži.

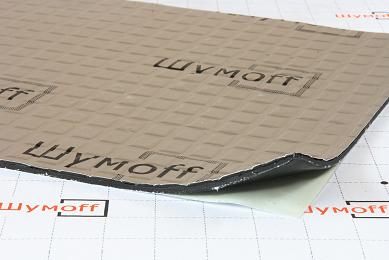

ShumoFF Mix F
Paradni konj linije zvočno izolacijskih materialov «ShumoFF». To je debel, precej tog «večslojnik» z zelo lepljivo polimerno-kavčukovo osnovo, s polimerno-bitumensko plastjo in folijo z velikim reliefom, značilnim za to blagovno znamko. Vse plasti so zlepljene zelo trdno. Kandidira za vodilno mesto v svojem razredu. Pri montaži prijetno preseneti lahkotnost polaganja "Mix F" na zahtevne površine praktično brez segrevanja – respekt proizvajalcu.

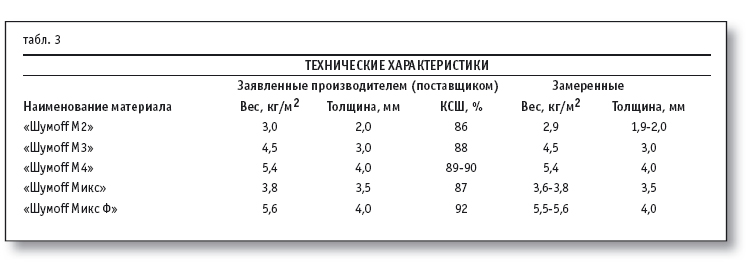

Tehnične značilnosti vibro- in zvočno izolacijskih materialov ShumoFF, ki jih navaja proizvajalec (dobavitelj) in so bile pridobljene na podlagi meritev, so podane v tabeli 3. Med testiranjem niso ocenjevali vrednosti koeficienta zmanjšanja hrupa (KŠH).

Na ukrajinskem trgu je dovolj velika izbira tudi drugih vibro- in zvočno vpojnih materialov ter drugih, že dolgo in dobro znanih blagovnih znamk.

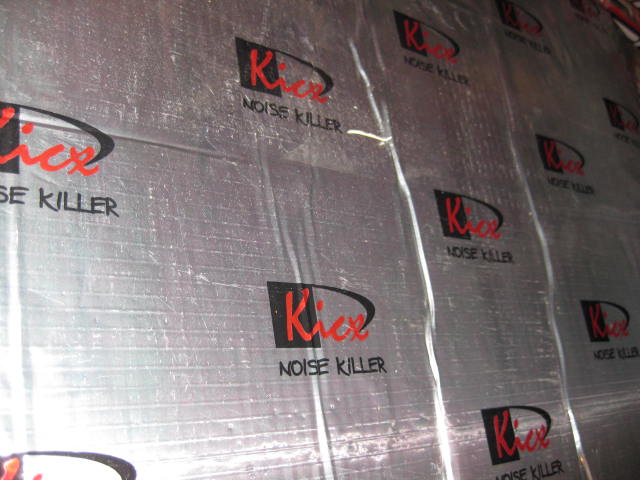

Vibroizolacija Kicx

Kicx Exclusive 2 – je gibek, elastičen material iz okolju prijaznega, gostega, trdega, ki se ne strdi in zelo lepljivega tesnila, združenega z aluminijasto folijo. Enostavno se montira na kompleksne površine in ne zahteva toplotnega fena. Pojavlja se redko in je zelo drag, čeprav se proizvaja v obratu «Standardplasta».
Kicx Exclusive 4 – izdelek, podoben Exclusive 2, vendar dvakrat debelejši, z zelo gostim mastiksnim slojem. Enostaven za montažo, z njim je prijetno delati.

Materiali Dynamate

Dynamate Xtreme – prototip cele serije izolacijskih materialov. Njegova osnova iz črnega butila je prekrita z aluminijastim listom. Združuje lahkotnost, enostavno montažo in visoke dušilne lastnosti. Ima najvišji status v svojem razredu in temu primerno najvišjo ceno. V opisih so navedene izčrpne preizkusne karakteristike pri različnih temperaturah. Pri montaži je manj poddajen kot analogi, morda zaradi odsotnosti reliefa na foliji in gostejše elastomerne plasti. KMP je odvisen od spremembe temperature.
Dynamate Dynaplate – lahek material za dušenje vibracij. Dovolj plastičen, vendar se je treba na delo z njim navaditi. Težko se reže. KMP je malo odvisen od spremembe temperature. Uporablja se pri «hudih» instalacijah kot polnilo montažnih odprtin in zelo redko kot vibro-dušilec. Resnično, kozmične tehnologije! In cena je nekje tam.

Zvočna izolacija Ultimate

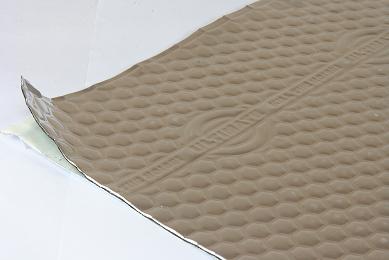

• Ultimate Construct A1 – nov izdelek v liniji izolacijskih materialov Ultimate. Gre za polimerno-kavčukovo kompozicijo, prekrito z aluminijasto folijo z originalnim reliefom v obliki velikih satov z vrstico logotipov. Montaža je enostavna; zaradi oblike reliefa je mogoče list skoraj brez mehurčkov dobro pritisniti z valjčkom. Ima tanek, precej lepljiv in gost elastičen sloj. Videti je precej solidno, čeprav se debelina lista zdi manjša od deklarirane.
• Ultimate Construct A2 je analog Construct A1, vendar ima večjo debelino.

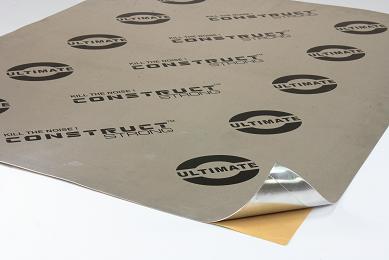

• Ultimate Construct Strong Plus je ultralahek material, ki želi konkurirati Dynaplate od Dynamat. To je še debelejša aluminijasta plošča s toplotno odpornim lepilom. Treba pa je priznati, da je zelo plastična, zlahka dobi želeno obliko, odlično se razteza, daje konstrukciji trdnost in togost. Z nožem se reže slabo – bolje je uporabljati škarje, pri razrezu pa je treba biti previden. V opisu piše: «…iz visoko viskoznega aluminija posebne strukture s pomočjo vesoljskih razvojnih rešitev. Da, v njem je nekaj vesoljskega, vendar je cena v primerjavi z Dynaplate povsem zemeljska!

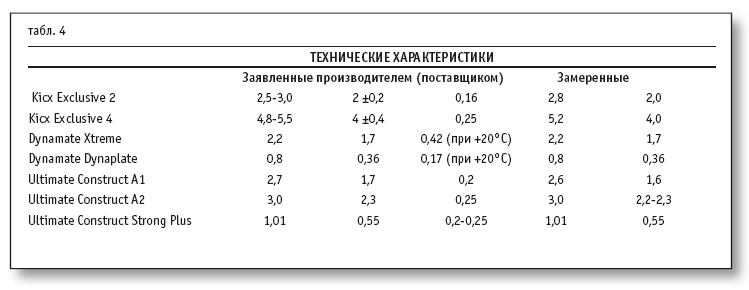

Tehnične značilnosti vibro- in zvočno izolacijskih materialov blagovnih znamk Kicx, Dynamate in Ultimate, ki jih navaja proizvajalec (dobavitelj) in so bile pridobljene na podlagi meritev, so podane v tabeli 4.

Tukaj je še nekaj drugih ponudb na ukrajinskem trgu.

«Vizol»
To je ekonomična ponudba STP. Material s tanko elastično plastjo in zelo tanko folijo. Dobro se lepi, njegova montaža je prava «pesem». Proizvajalec ne navaja nobenih karakteristik in tudi pritožb ne more biti – to je no name izdelek, na embalaži ni nobenih «prepoznavnih znakov». Skratka, ekonom je ekonom – in tudi cena. Vendar proizvajalec ne priporoča uporabe v avtomobilu (ni koristen za zdravje), saj je ta material namenjen uporabi v gradbeništvu. Debelina lista 1,4 mm, teža 2 kg/m2.

«Vikar FA1,5»
V katalogu piše: «Samolepilni material za hladno nanašanje na osnovi butilkavčuka, armiran s folijo debeline 200 μm z reliefom». Drugih lastnosti ni navedenih. Relief obstaja – drobna mrežica z natisnjenim logotipom. V resnici je debelina folije približno 70 μm. No, to je izdelek iz skupine gradbenih materialov, kjer radi precenjujejo kazalnike. Nanaša se zelo enostavno, mastika je izjemno plastična, celo tekoča in vlečljiva. Zato tudi cena ni «boleča». Debelina lista 1,5 mm, teža 2,8–3,0 kg/m2.
«Vikar FA2,3»
To je analog «Vikar FA1,5», vendar «bolj masten». Debelina lista 2,4–2,7 mm, teža 4,2–4,6 kg/m2.
«APP trdi mat»
Bitumenski material – stari maček na trgu. Značilen vzorec ponavlja zvočno izolacijo starih tujih avtomobilov, kar mu je nekoč zagotovilo uspeh pri kleparjih in «ličarjih». Proizvajalec ne daje nobenih podatkov o dušenju. Lahko se uporablja za povečanje togosti in obtežitev konstrukcij. Debelina lista 1,6 mm, teža 3,2 kg/m2.
"Standart Izoplast 1,6"
V Ukrajini se pojavlja izjemno redko, na ruskem trgu pa je dobro znan. Ima odličen lepilni sloj. Na ravni površini je precej enostaven za montažo. Na kompleksne površine ga je težko namestiti zaradi ne najbolj posrečenega reliefa.

«Standart Izoplast 2»
Debejejši analog materiala «Standart Izoplast 1,6».

Kot vidite, je trenutno na ukrajinskem trgu precej širok izbor materialov, namenjenih vibro- in zvočni izolaciji karoserij avtomobilov, z različnimi obratovalnimi lastnostmi in cenami. Potrošnik lahko izbere izdelek, ki ga potrebuje, glede na naloge in zmožnosti svojega denarnika.

Maksim Radomski, članek iz revije For'z

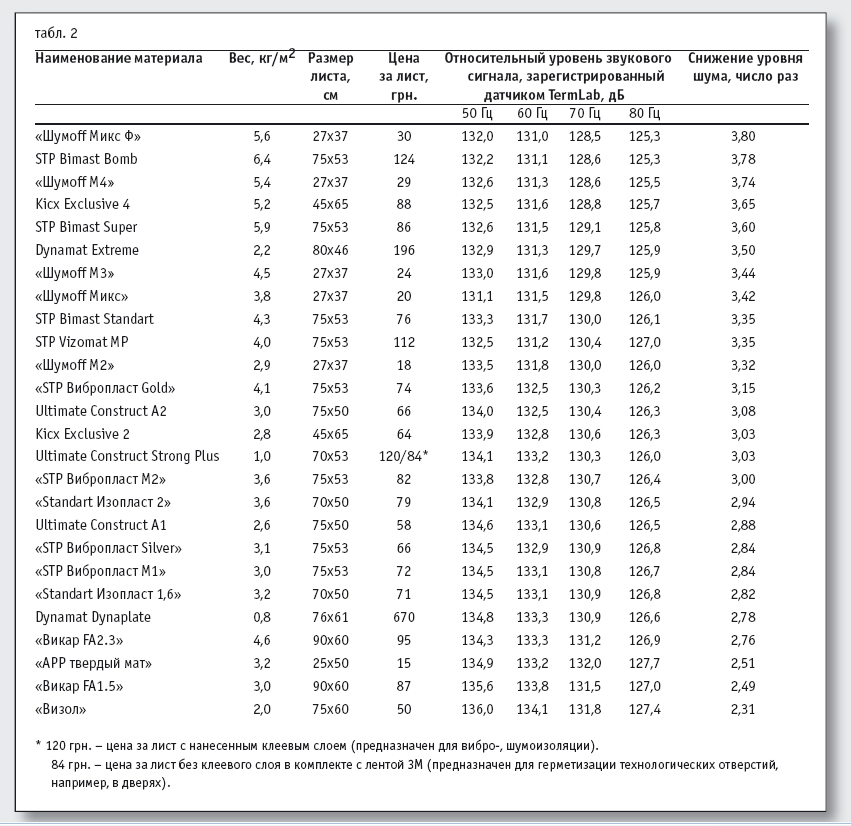

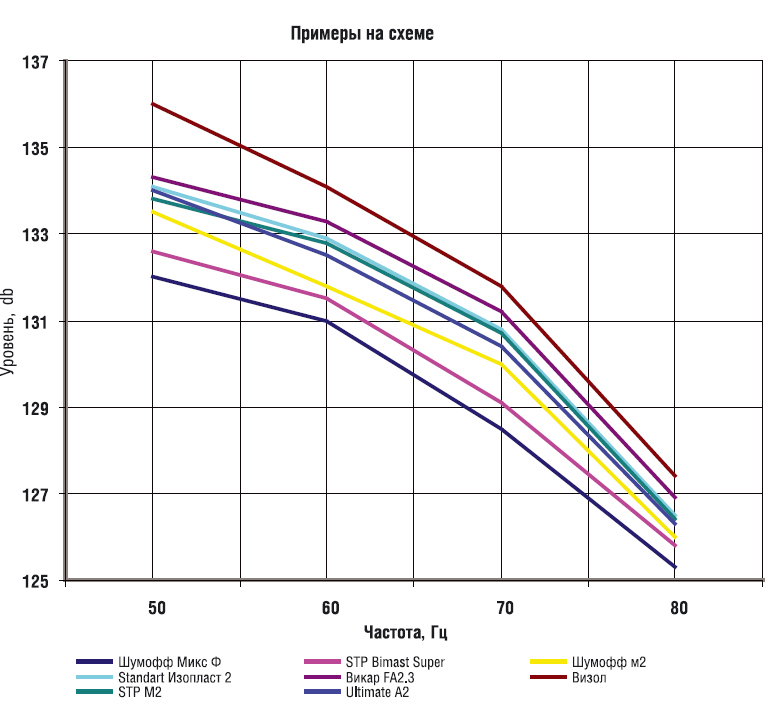

Tabela rezultatov raziskave na površini 0,4 ^m2
